Серия OC-1300 — это ПО, с помощью которого любой пользователь может легко и бы­стро сформировать отчёт в графической форме.

OS-1300 поддерживает различные типы графиков — многоосные, трёх- и четырёхмер­ные, цветовые карты.

ПО доступно в трёх версиях: «Базовая», «Стандартная» и «Профессиональная».

Особенности:

·         Графики OC-1300 можно создавать непосредственно в Excel^® при помощи специаль­ного дополнения.

·         Гибкие возможности создания графика — ось можно переместить в любое место с помощью мыши.

·         Моментальное создание ежедневных отчётов при помощи шаблонов.

·         Невероятно удобный интерфейс.

Плавное построение графиков ускоряет оценку данных при испытаниях ТС. В программе можно легко создавать кривые и карты характеристик, содержащие сложные графики — например, многоосные и контурные.

Порядок работы

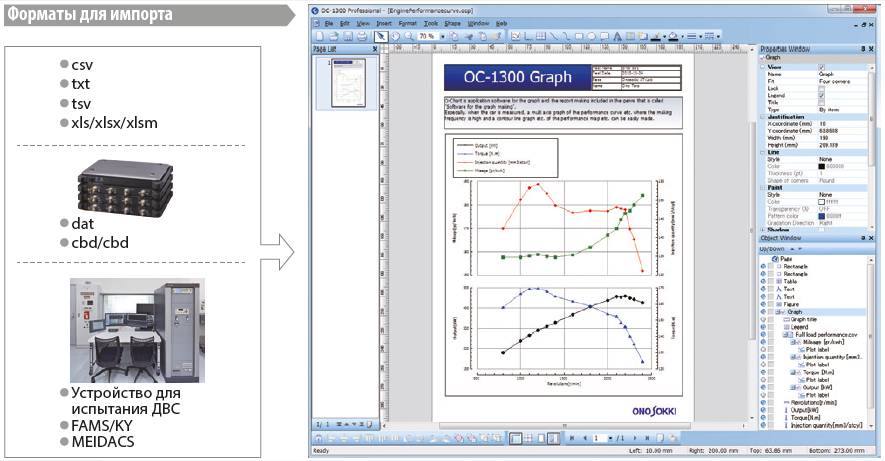

Шаг 1. Импорт данных

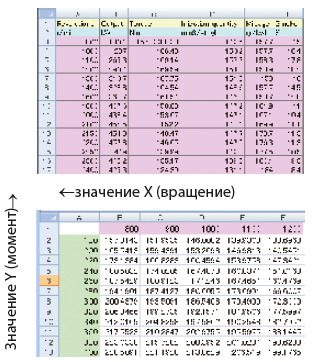

OC-1300 может считывать данные сетки и данные в общей (строчной) форме.

Шаг 2. Создание графика

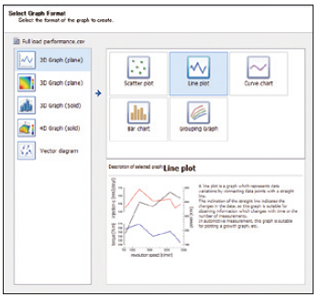

После определения размера графика с помощью мыши запускается Мастер графиков. Для создания графика про­сто выберите его тип и элементы по порядку.

Шаг 3. Изменение графика

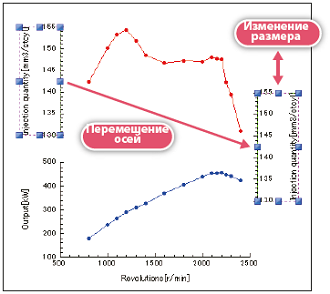

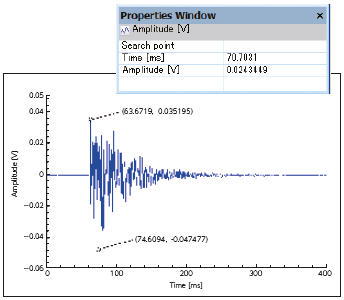

После создания графика можно изме­нить расположение осей, используя мышь, а также изменить цвета линий и маркеров в окне свойств.

Особенности и функции ПО серии OC-1300

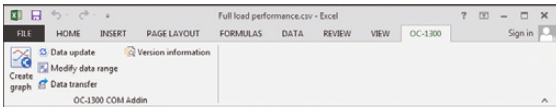

Дополнение Excel^®

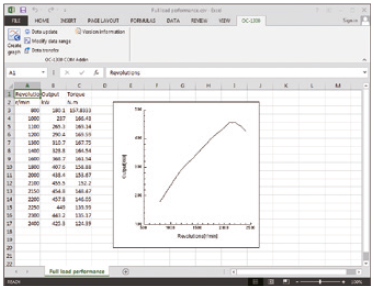

Многоосные и контурные графики можно отобразить на листе Excel^®. Доступен экспорт данных из Excel^® в OC-1300.

Для создания многоосного графика на листе Excel^® не нужно запускать OC-1300.

*Требуется установка Excel^® 2007 или выше.

API управления (OC-0310)

Эта функция позволяет управлять различными функциями OC-1300, такими как операции с файлами и графиками, из сторонних приложений Windows^®.

*API управления не входит в OC-1300 Toolbox

Базовая версия

2D-графики: многоосный, рассеяния, линейный и т.д.

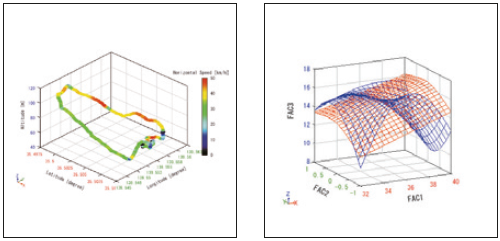

Стандартная версия

3D- и 4D-графики

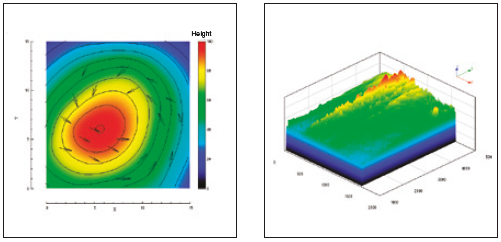

Профессиональная версия

Вектор, каскадный

Пример

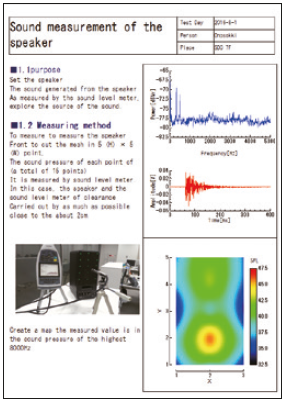

Проверка эффекта шумоподавления

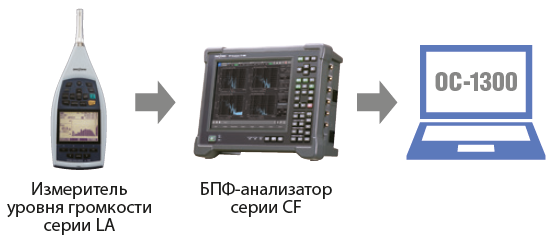

Положение источника звука и распределение звукового давления получают путём измерения уровня звукового давления источника с помощью измерителя уровня звука и сопоставления значений в ПО серии OC-1300. Можно легко создать отчёт, демонстрирующий эффективность шумоподавления.

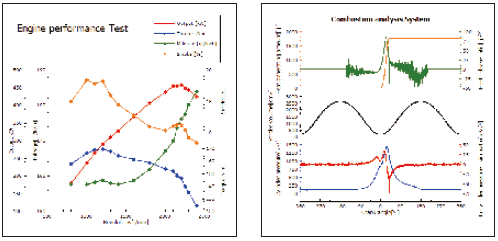

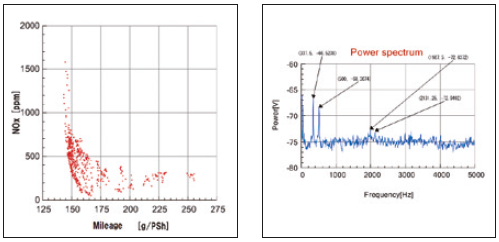

Результаты испытаний ДВС + акт испытаний

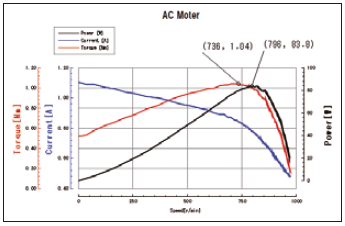

Многоосный график позволяет отображать характеристики двигателя и используется в

 OC-1300 Toolbox — это платформа, расширяющая функции серии OC-1300.

 С её помощью можно анализировать резуль­таты экспериментов и анализа из разных на­правлений.

1. Диспетчер данных

Отображение импортированного файла и созданных в Toolbox данных, управление ими.

2. Окно инструментов

Одновременное отображе­ние нескольких окон. Различия в данных видны сразу.

3. OC-0320 Цифровая карта

4. OC-0330 Куб

5. OC-0340 Браузер DAT

6. OC-0341 Браузер TRC

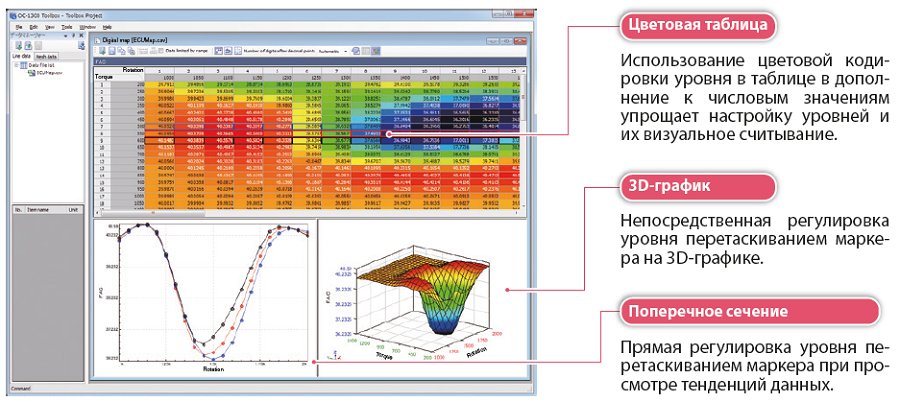

OC-0320 Цифровая карта

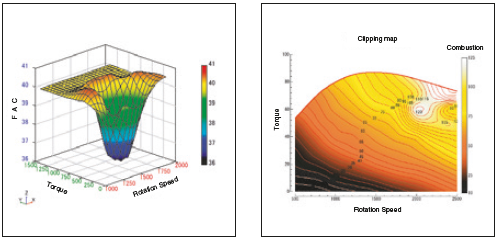

Цифровая карта предназначена для вычисления и хранения значений оси Z в заданных точках сетки (X, Y) на основе трёхмерных данных мно­гоосного или 3D-графика. Доступны выделение ячеек цветом и настрой­ка уровня поперечного сечения, упрощающие редактирование карты.

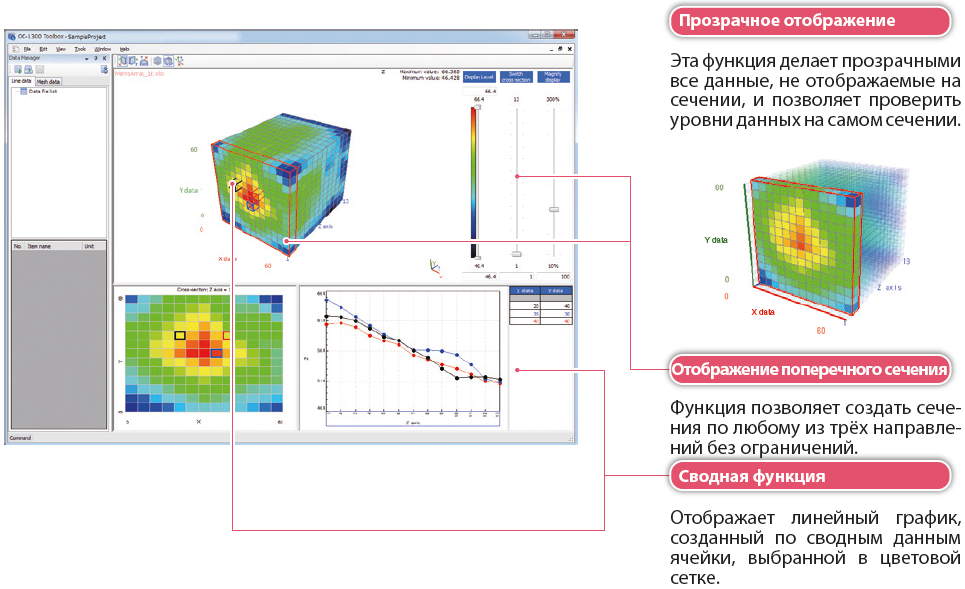

OC-0330 Куб

Куб — это полезный инструмент, который отображает изменение состо­яния карты по времени, температуре и другим параметрам и создаёт легко читаемый график.

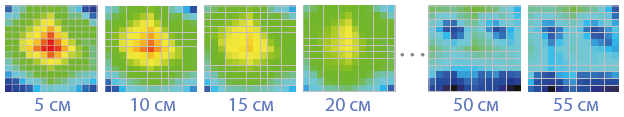

Расстояние от источника звука

На этих изображениях показаны измене­ния звукового давления, измеренные в процессе изменения расстояния от источ­ника звука до микрофона, что позволяет отобразить распределение звукового давления в трёхмерном пространстве.

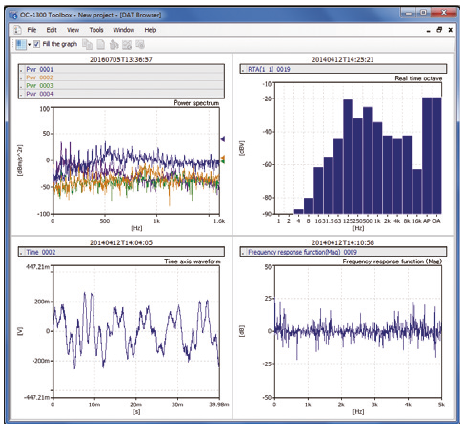

OC-0340 Браузер DAT

Дополнительная функция для отображе­ния файлов данных, полученных БПФ- и октавными анализаторами серий CF и DS.

Несколько графиков могут быть показаны параллельно в одном окне. Компоновку графика можно легко изменять с помо­щью мыши.

Если графики принадлежат одной и той же функции, можно накладывать их друг на друга с помощью перетаскивая. Также браузер содержит функции курсора поис­ка и поиска пиков.

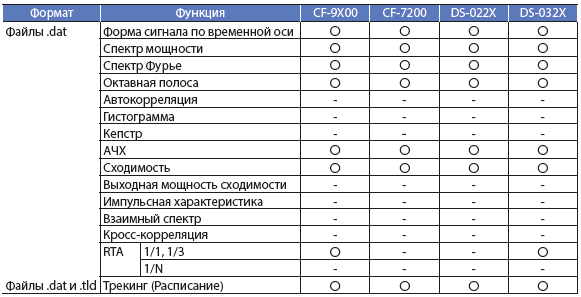

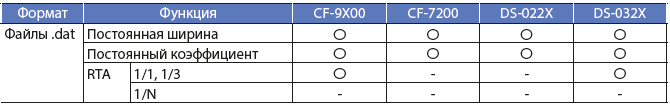

Функции обработки файлов .dat и .tld

Нельзя использовать модели и функции, не упомянутые в списке. Данные фазы ото­бражаются с заворачиванием (±180°).

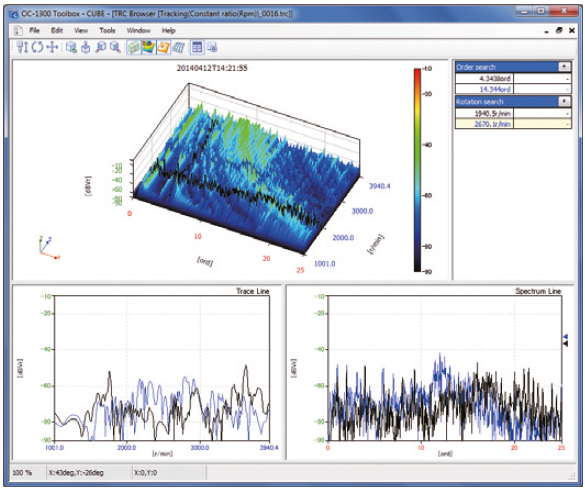

OC-0341 Браузер TRC

Дополнительная функция для трёхмер­ного отображения данных выполненного порядкового анализа (расписания) прибо­рами серий CF или DS.

Можно создать каскадный график, просто перетащив файл данных в окно.

График можно поворачивать на произ­вольный угол при помощи мыши. При поиске порядка или частоты на графике результаты поиска отображаются как на двухмерном, так и на трёхмерном графике в одном окне.

Функции обработки файлов .trc
